　　アマチュア無線に「D-STAR（ディースターと読む）」というものがあります。デジタル無線機とインターネットを組み合わせ、簡単なハンディ・トランシーバーでも基地局（リピータという）まで届けば離れたところ（外国とでも）と交信ができるというものです。
　　従って、いくらデジタルであると言っても無線の信号（パケット）をインターネットに流し、行く先に届ける仕掛けが必要です。これをコントロールしているのは、(社)日本アマチュア無線連盟（JARL）という団体が運営するサーバーですが、基地局でインターネットにデータを送出し、JARLのサーバーとコミュニケーションする機器が必要となります。これを、ゲートウェイ・サーバーと言い、家庭用インターネットのルーターのような役割をします。つまり、この基地局そのものが大がかりな無線LANのようなものなのです。
　　さて、今回はそのゲートウェイ・サーバーの故障に備えて、予備機を作ることにしました。その過程をできるだけ分かり易く記したいと思います

＝MEMO＝
本記事の 2025年現在の最新版は D*Star Network 「D-STAR リピータ・ゲートウェイのセットアップ（AlmaLinux）」 をご参照ください。
D-STAR リピータゲートウェイ用 AlmaLinux のインストール のリンクはそちらにも有ります。

パソコン本体は、ノート型でもデスクトップ型でもいいのですがLANポートが２つ必要です。
なお、機器類の設置についてはこちらを参照してください。

■Linuxのインストール

Choose a Language

　What language would you like to use
　dualing the installation process?

　　　　　Catala
　　　　　Chinese(Simplified)
　　　　　Chinese(Traditional)
　　　　　Croatian
　　　　　Czech
　　　　　Danish
　　　　　Dutch
　　　　　English　　　　　　　

このゲートウェイというパソコンはWindowsではなくLinuxと言うOSを使用します。一般的にWEB上から無料で手に入ります。

今回は、「CentOS 5.5」と言うリビジョン（構成によるLinuxの種類）を使います。

まず、CDから立ち上げ可能な設定であるか、またはブートメニューというメニューからCDを選んでパソコンを立ち上げます。

Keyboard Type

　What type of keyboard do you have?

　　　　　sg-latin1
　　　　　sk-qwerty
　　　　　slovene
　　　　　sv-latin1
　　　　　trq
　　　　　ua-utf
　　　　　uk
　　　　　us　　　　　　　　

OK　　　　　　　　Back

グラフィックモードで立ち上げるか、テキストモード（文字だけ）で立ち上げるか聞かれます。

［Enter］のみ押すとグラフィックモードで立ち上がります。

右図のように「インストールで使用する言語」と「キーボードのタイプ」を聞いてきます。［Japanese］［jp］を選びます。

［OK］で次に進みます。

Installation Method

　What type of media contains the
　packages to be installed?

　　　　　Local CD-ROM
　　　　　Hard drive
　　　　　NFS image
　　　　　FTP
　　　　　HTTP

OK　　　　　　　　Back

CDやDVDを使用しているときは、図のように［Local CD-ROM］を選択します。

［OK］すると、下図のように「CDのテストをしますか」と聞いてきますので、初めての場合［OK］を選択して検査します。

CD Found

　To begin testing the CD media before
　installation press OK.

　Choose Skip to skip the media test
　and start the installation.

OK　　　　　　　　Skip

Media Check

　Checking “Final DVD”…

　　　　　　　　11%　　　　

Media Check

　If you would like to test additional media, insert the
　next CD and press “Test”. Testing each CD is not Strictly
　required, however it is highly recommended. Minimally,
　the CDs should be tested prior to using them for the first
　time. After they have been successfully tested, it is not
　required to retest each CD prior to using it again.

Test　　　　　　　　　　　　　　　Continue

［Continue］を押す

さていよいよグラフィカルな、Windowsのような画面が表示されます。

［=>Next］を押すと「言語の選択」画面が表示されますので［Japanese］を選択してさらに［=>Next］をクリックすると、画面が日本語になり今度はキーボードを聞いてきますので［日本語］を選択して、［=>Next］をクリックします。

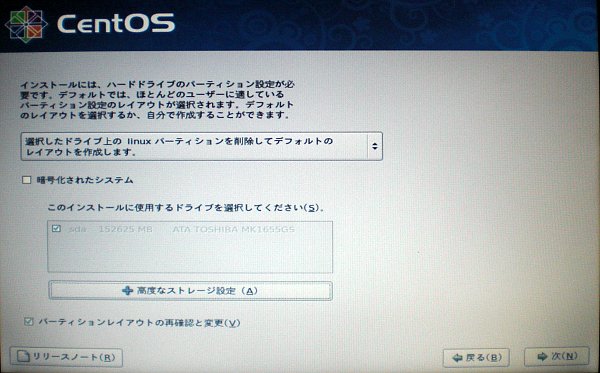

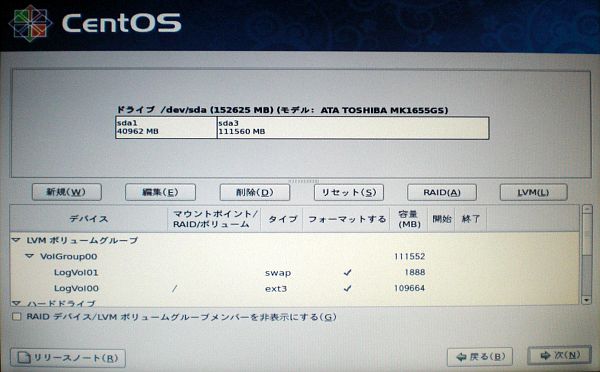

ハードディスク・ドライブにパーティションを作成する設定画面です。ほとんどの場合、状況を判断して最適のレイアウトを表示してくれます。従って、［=>次（N）］をクリックするだけでいいでしょう。

［選択したドライブ上の linux パーティションを削除してデフォルトのレイアウトを作成します。］というレイアウトが表示されているのは、今回私がインストールしようとしているパーティションにはすでにLinuxが入っているためです。

前の画面で［パーティションレイアウトの再確認と変更］にチェックしておくとこの画面が表示されます。

パーティションのシステムフォルダ配分やフォーマット形式などが確認できます。

（チェックを入れず、この画面を表示せずに進んでも問題有りません。）
ネットワークデバイスの設定画面です。標準ではDHCP（自動でIPアドレスを取得するモード）になっています。

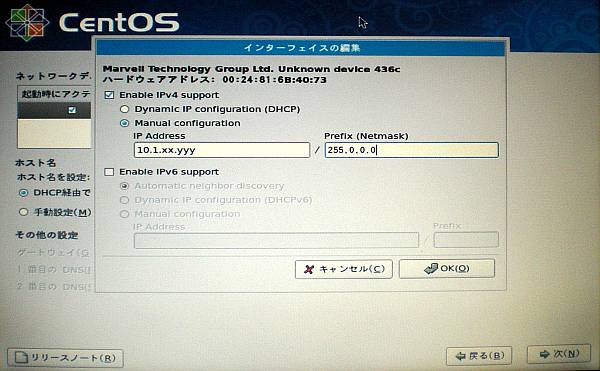

「インターフェースの編集」

［ローカルIPのGW］

［Prefix(Netmask)］には［255.0.0.0］

［OK］

（後からでも設定可）

［起動時にアクティブにする］にチェック

［=>次（N）］

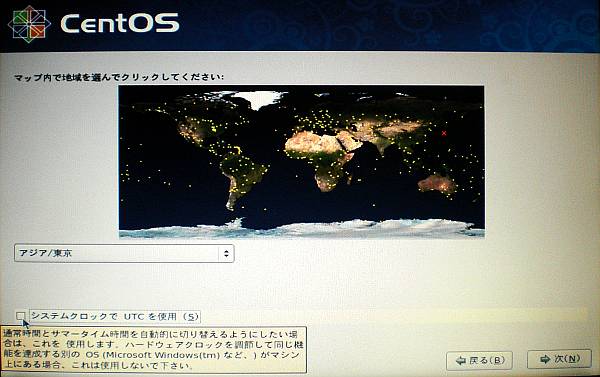

タイムゾーンの設定画面ですが、自動で「アジア／東京」が選ばれます。

［システムクロックでUTCを使用］のチェックを外す

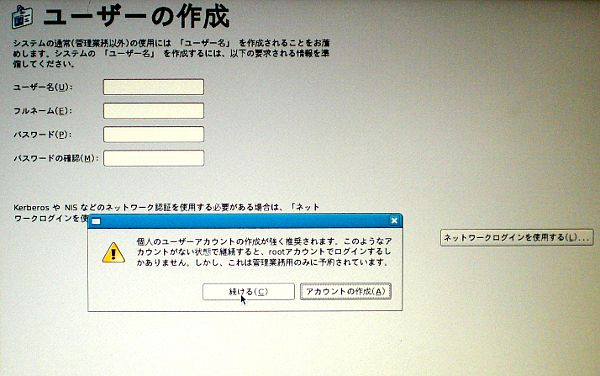

ここでは、ユーザーは作成しません。通常のデスクトップだと［root権限］（WindowsでいうAdministrator）で使用するのは危険、ということで別途ユーザーを必ず作り、システム設定に関するときのみrootになると言うことをします。

■ゲートウェイ機能のインストールと関連する設定

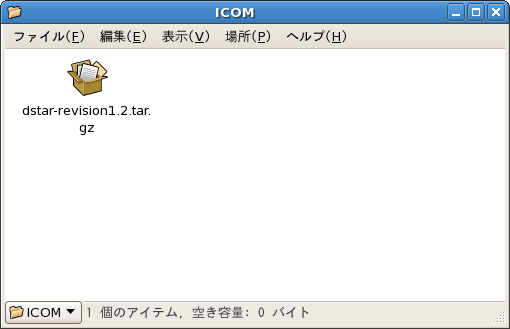

ここまで来るとLinuxが初めての方でもWindowsのように操作できますので、 icom社より支給されている「D-STAR Gateway Software」のCDをドライブに入れます。

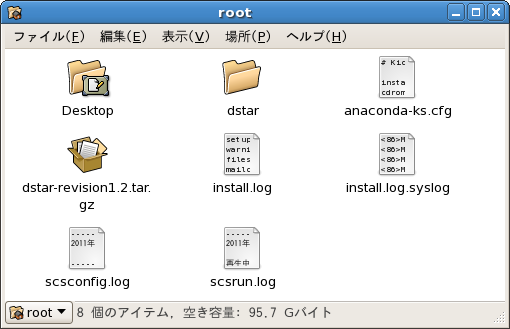

まず、このファイルを［rootのファイル］というフォルダ（デスクトップでも良い）にコピー&貼り付けします。

［ここに展開する］

［dstar］というフォルダが作成

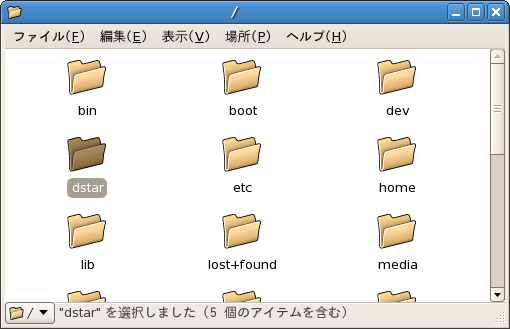

このフォルダを、［コンピューター］→［ファイルシステム］の直下に移動します。

「/」

［etc］フォルダを確認

［dstar］フォルダの中にはゲートウェイソフト本体の［dsgwd］や環境設定ファイルの入っている［conf］フォルダなどが有ります。

次に、［conf］フォルダ内の「dsgwd.conf」ファイルをコピーして、先ほど確認しておいた［etc］フォルダに貼り付けてください。

そして、［etc］内のdsgwd.confファイルを右クリックして、メニューから［”GNOME テキスト･エディタ” で開く］を選択します。

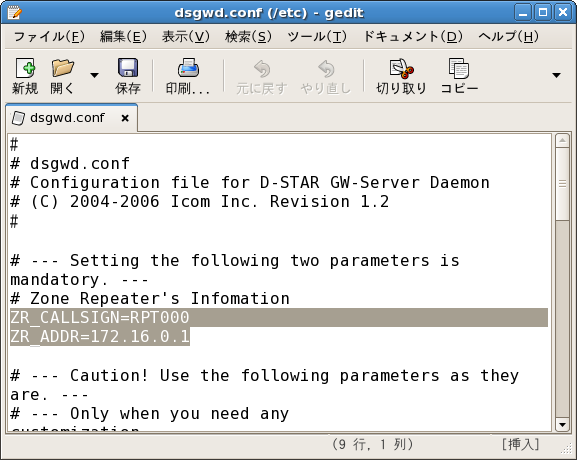

コールサインとアドレスの行を編集

ZR_CALLSIGN=

ZR_ADDR

図は有りませんが、もう一つ変更するのは

MGSV_ADDR=

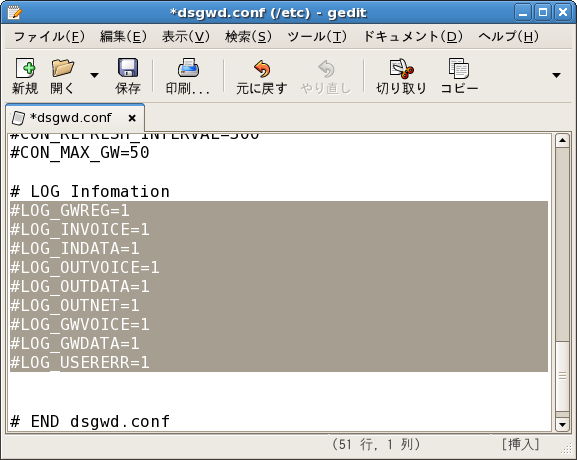

ログを有効にする

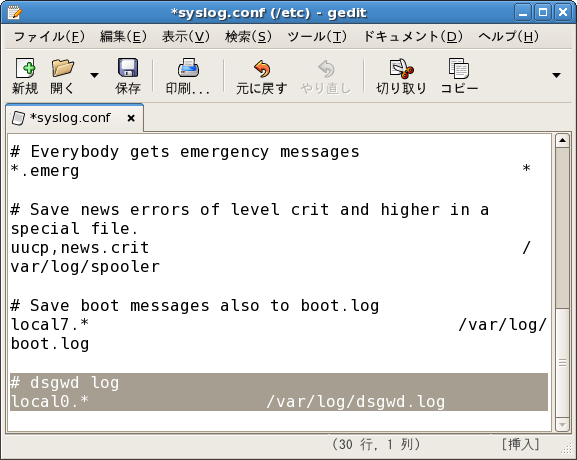

実際にログファイルをどこに、どんな名前で出力するかを規定する設定ファイルを編集します。

syslog.conf

［”GNOME テキスト･エディタ” で開く］

# dsgwd log
local0.*　　　/var/log/dsgwd.log

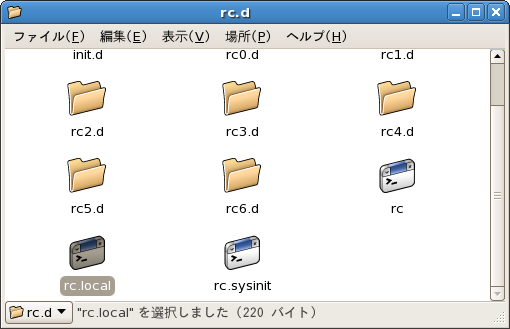

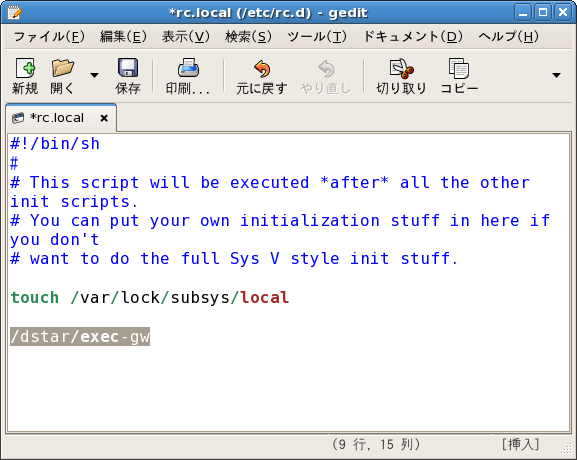

同じく［etc］内にフォルダ［rc.d］が有りますので開きます。

rc.local

［”rc.local”を実行しますか？それとも内容を表示しますか？］

［表示する］をクリック

その編集画面で最終行に次の1行を加えます。

/dstar/exec-gw

exec-gw

/var/log/dsgwd.log

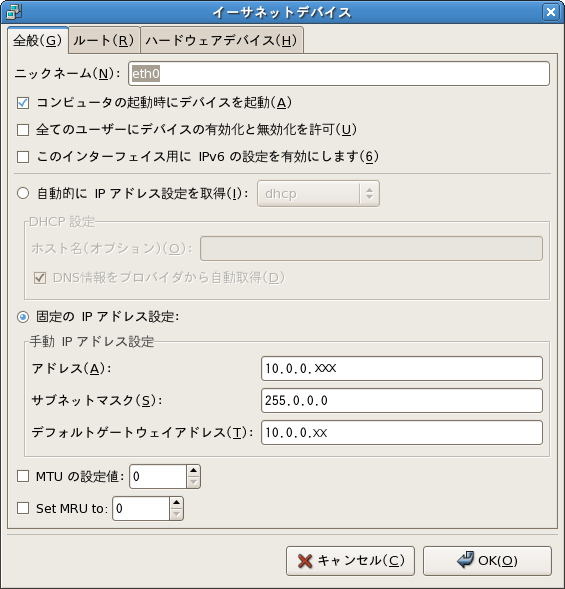

ネットワークデバイス［eth0］の設定

［アドレス］に入力するのはローカルIP［GW］

［サブネットマスク］は［255.0.0.0］と入力

［デフォルトゲートウェイアドレス］はルータを指すローカルIP
［GWルータ］

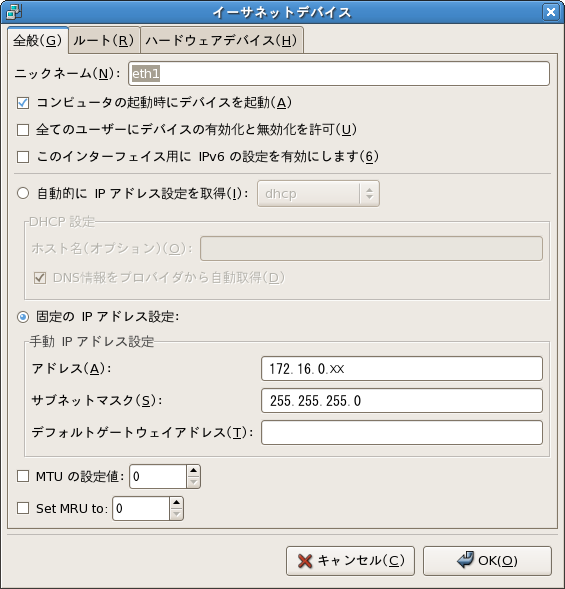

ネットワークデバイス［eth1］の設定

［Gateway］に設定した［IP Address］

［サブネットマスク］は［255.255.255.0］

［デフォルトゲートウェイアドレス］は不要

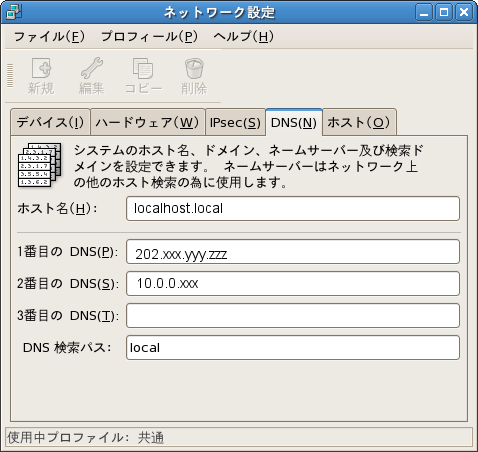

デバイス設定が終了しましたら、タブの中に［DNS］が有りますのでクリックします。

［一番目の DNS］

［JARL管理サーバ］のIPアドレスを入力

［二番目の DNS］にルータのIPアドレスを入力

ゲートウェイ越えの通信テスト

■実働運用に向けてのLinuxのスリム化

さて、テストも良好となるといよいよ実稼働に移るのですが、その前に不要なサービスはすべて「OFF」に設定することによって、あたかもゲートウェイ専用器のように軽くシンプルなLinuxマシンにします。

実はこのように極限までシンプルなLinuxに、インターネットに対して接続設定できるソフトだけを搭載して、その筐体もパソコンらしからぬ弁当箱に入れたものがルーターである場合が多いのです。（興味のある方はそんなゲートウェイマシンにも挑戦してみてください。

# chkconfig –list | more Enter

この作業は、マウスオペレーションという訳には行きません。

［GNOME 端末］

「｜」は普段余り使いませんが［Shift］+ ［\］です

acpid     0:off 1:off 2:off 3:off 4:off 5:off 6:off
anacron   0:off 1:off 2:off 3:off 4:off 5:off 6:off
apmd      0:off 1:off 2:on 3:on 4:on 5:on 6:off
          :
          :
          : 表示省略
          :
          :
bluetooth 0:off 1:off 2:on 3:on 4:on 5:on 6:off
          :
          :
          :
          : 表示省略
          :
          :
          :
httpd     0:off 1:off 2:off 3:off 4:off 5:off 6:off
–続ける–

ここでスペースキーを押すと次のページへ、［Ctrl］+ ［C］（コントロールキーを押しながらＣを叩く）でそのページで表示を止め、コマンド入力待ちとなります。

［Ctrl］+ ［C］で表示を止めます。

# chkconfig bluetooth off Enter

［–続ける–］の行にコマンドプロンプト［#］が現れます。

chkconfig bluetooth off

chkconfig –list | more

［on］→［off］

同様にして、下記のサービス以外のものはすべて「off」にします。

anacro
apmd
atd
crond
network
sshd
syslog

最後にもう一つ、このWindowsのような環境（GUI:グラフィック･ユーザ･インターフェース）も不要です。

# gedit /etc/inittab Enter

右図のようにコマンドを入力します

［inittab］を編集する

inittab (/etc) – gedit

# Default runlevel. The runlevels used by RHS are:
# 0 – halt (Do NOT set initdefault to this)
# 1 – Single user mode
# 2 – Multiuser, without NFS (The same as 3, if you
# 3 – Full multiuser mode
# 4 – unused
# 5 – X11
# 6 – reboot (Do NOT set initdefault to this)
#
id:5:initdefault:

# System initialization
si::sysinit:/etc/rc.sysinit

l0:0:wait:/etc/rc.d/rc 0
l0:1:wait:/etc/rc.d/rc 1
